一. 產品概述:

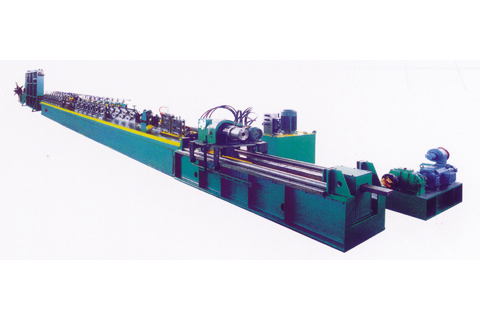

1.該設備為制造生產Φ13～Φ40mm,δ0.6～2.5mm精密不銹鋼復合焊管及相應復合方管的專用設備。該設備組成從放料架至定尺切斷鋸止，在適當管徑和適當壁厚范圍內，制管速度可作相應調整。
2.適用材料:
　　(1) A:內管.熱軋或冷軋帶鋼,     B:外管.不銹鋼帶鋼
　　(2) 材質: A.內管低碳鋼，       B.外管不銹鋼
　　(3) 鋼帶厚度內管:0.6～2.5mm,   外管:0.2～1.0mm
3.加工復合管尺寸范圍:
　　(1)  外    徑: Φ13～Φ40mm
　　(2)  壁厚內管: 0.6～2.5mm,   外管: 0.2～1.0mm
　　(3)  長    度: 4～9M
4. A: 鋼管產品生產工藝流程:
　　原料(帶鋼卷)→放料→鋼帶首尾剪切對焊（用戶自備）→儲料倉→無動力矯平→成型軋制→高頻焊接→去除焊縫外毛刺→冷卻→焊縫打磨→定徑→吹干→進入復合機組
   B: 復合管產品生產工藝流程:
　　原料(不銹鋼帶鋼卷)→放料→鋼帶首尾剪切對焊（用戶自備）→導位裝置(上為成品鋼管下為不銹鋼鋼帶)→復合軋制→氬弧焊接→焊縫打磨→定徑→粗矯直→定尺切斷→落管架
5.軋制速度:2～15M/min。
6. 電源:(供參考)
　　(a)設備電機:3KW+2X18.5KW+22KW+5.5KW+5X2.2KW=78.5KW
　　(b)高頻設備:100KW
　　(C)氬弧焊機:500A
