產品概述:

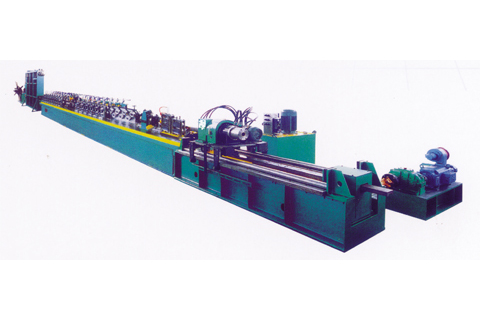

1.該設備為制造生產Φ10～Φ30mm,δ0.4～1.2mm精密不銹鋼復合焊管及相應復合方管的專用設備。該設備組成從放料架至定尺切斷鋸止，在適當管徑
和適當壁厚范圍內，制管速度可作相應調整。
適用材料:
(1) A:內管.熱軋或冷軋帶鋼, B:外管.不銹鋼帶鋼
(2) 材質: A.內管低碳鋼， B.外管不銹鋼
(3) 鋼帶厚度內管:0.4～1.2mm, 外管:0.15～0.8mm
3.加工復合管尺寸范圍:
(1) 外 徑: Φ10～Φ30mm
(2) 壁厚內管: 0.4～1.2mm, 外管: 0.15～0.8mm
(3) 長 度: 4～9M
4. A: 鋼管產品生產工藝流程:
原料(帶鋼卷)→放料→鋼帶首尾剪切對焊（用戶自備）→儲料倉→無動力矯平→成型軋制→高頻焊接→去除焊縫外毛刺→冷卻→焊縫打磨→定徑→吹干→進入復合機組
B: 復合管產品生產工藝流程:
原料(不銹鋼帶鋼卷)→放料→鋼帶首尾剪切對焊（用戶自備）→導位裝置(上為成品鋼管下為不銹鋼鋼帶)→復合軋制→氬弧焊接→焊縫打磨→定徑→粗矯直→定尺切斷→落管架
5.軋制速度:2～15M/min。
6.電源:(供參考)
(A)設備電機:3KW+2X15KW+18.5KW+4KW+5X2.2KW=66.5KW
(B)高頻設備:100KW
(C)氬弧焊機:500A |
|
